EN 19, EN 24, EN 31등급으로 제조, 고주파열처리.

디티 샤프트의 안전한 생산, 확실한 운영

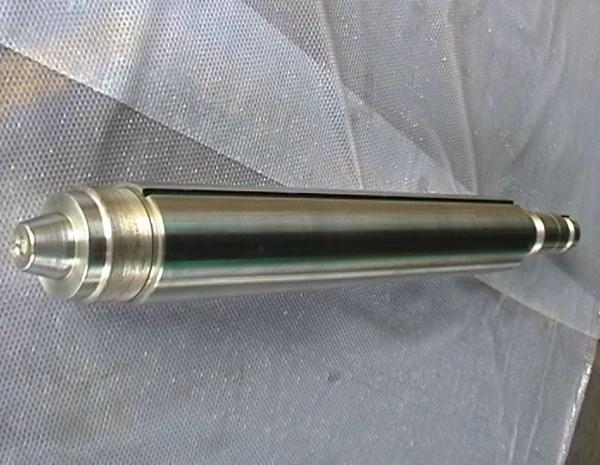

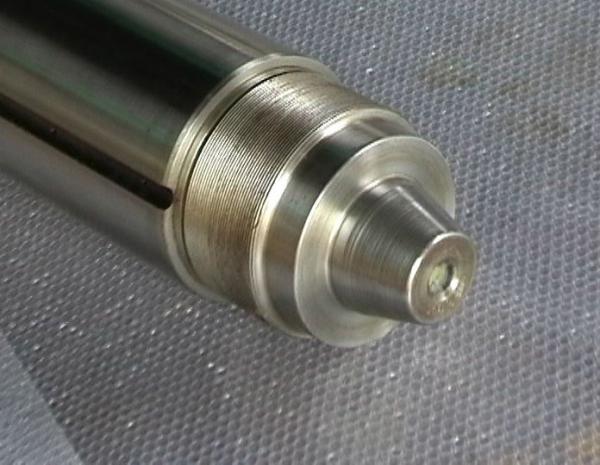

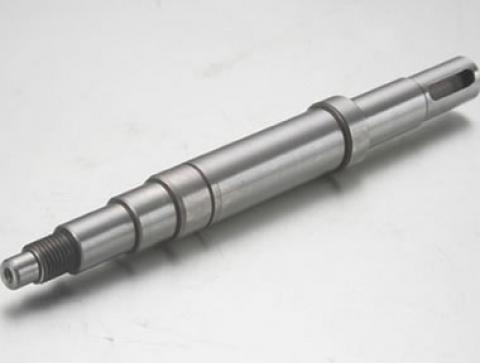

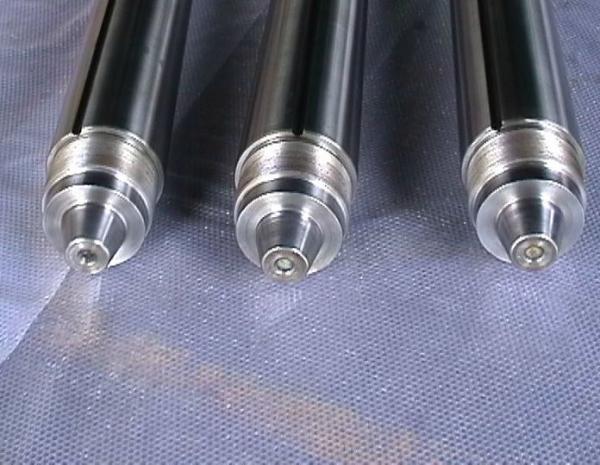

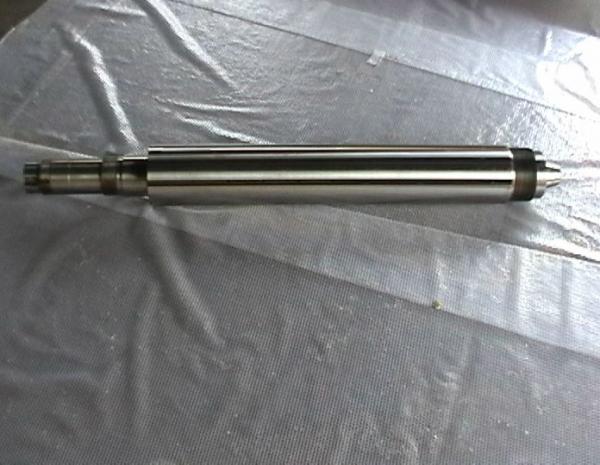

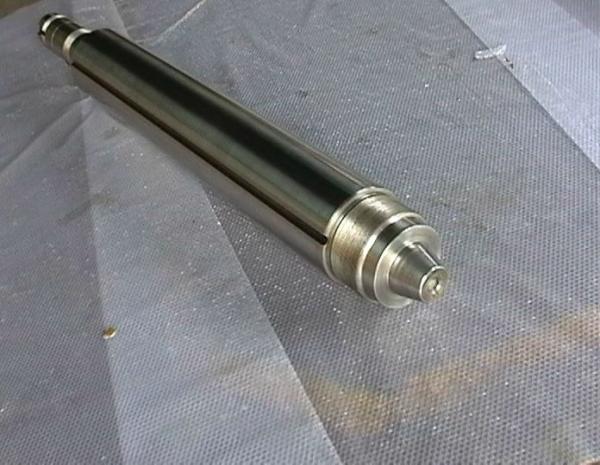

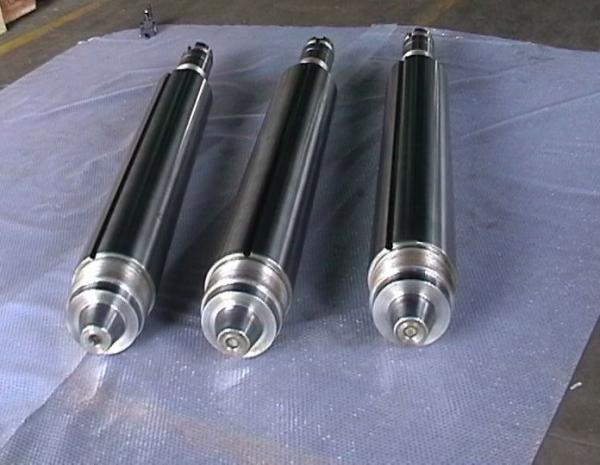

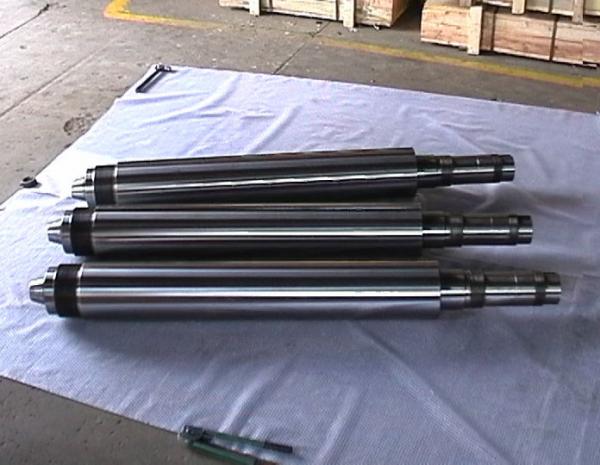

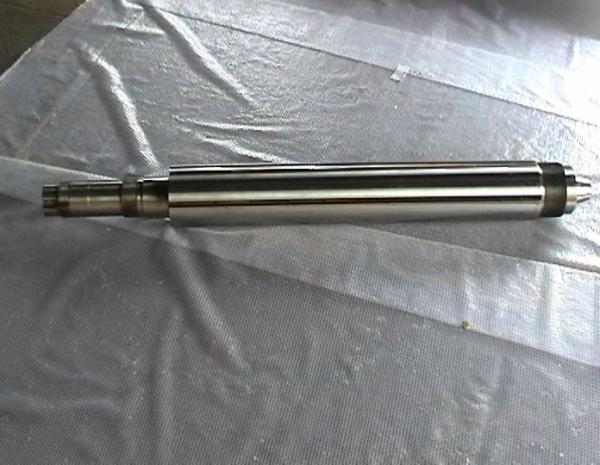

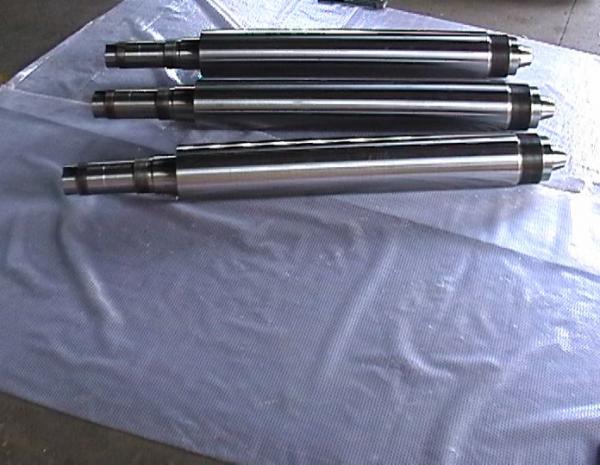

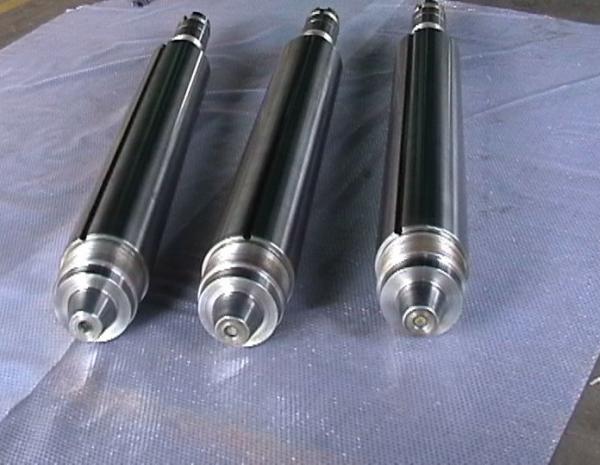

I. 샤프트는 주로 단면으로 볼 때 원통형인 기계 구성품으로써 풀리, 기어, 플라이 휠 등과 같은 회전 부품들을 지지합니다. 샤프트는 회전 부품들을 지지할 뿐만 아니라 토크를 전달합니다. 결과적으로 샤프트는 비틀림 변형력뿐 아니라 굽힘력에 영향을 받기 쉽습니다.

II. 좋은 품질의 샤프트에서는 다음의 속성들이 바람직합니다:

1. 충분한 강도

2.응력집중(應力集中)에 대한 낮은 민감도

3.머리부분과 표면 경화처리를 버텨내는 힘

4. 좋은 가공성

5. 높은 인성과 내마모성

III. 경화 후에 샤프트는 정밀하게 연삭되며 때로는 요구사항에 따라 크롬도금됩니다. 우수한 형상정밀도와 표면 품질은 최적의 작동 특성을 보증합니다.

IV. 디티는 튜브 밀, 섹션 밀, 특수목적의 섬유기계, 포장기계, 인쇄기계, 기어박스 및 다른 다양한 제품용 샤프트를 제작합니다.

V. 샤프트에서 가장 일반적으로 쓰이는 원료는 EN-24, EN-19이며 때로 En-31도 쓰입니다. 이러한 샤프트는 굽힘과 비틀림 부하를 흡수할 수 있게 표면은 강하게 내부는 부드럽게 유지토록 고주파열처리 되었습니다.

샤프트의 제조공차

베어링 자리:K-6

길이: 500mm까지 +/-0.5 mm

:500mm이상은 +/-1.0mm

필레 반경: 1부터 3 R

키 홈 폭: 0.1mm 이내

키 홈 깊이: 0.2mm 이내

Ground 공차 : 0.025mm 이내

샤프트는 보통 다음의 이유 때문에 발생하는 피로도로 인해 못쓰게 됩니다:

1. 반복하중의 존재.

2.키 홈 같이 작동에 의해 야기되는 응력집중(應力集中)

3.베어링, 드릴로 뚫은 구멍 등의 잘못된 정열
